Trape desfumare cu funcțiuni multiple
Trapele de fum pentru acoperiș sunt guri de evacuare a fumului și gazelor fierbinți, în caz de incendiu și trebuie să îndeplinească cerințele normativelor de siguranță la incendiu, atât locale (P118-99), cât și europene (EN 12101-2)
Cerințe ale normativelor de siguranță la incendiu:
- rezistență la temperatură (300 grade Celsius, timp de 30 minute);
- capacitatea de a prelua încărcări din vânt (WL 1500);
- capacitatea de a prelua încărcări din zăpadă (SL 300, SL900);
- capacitate de operare la temperaturi scăzute (-15° C);
- fiabilitate (testate la minim 1000 cicluri închis-deschis: Re 1000).
Trape desfumare cu funcție de ventilație

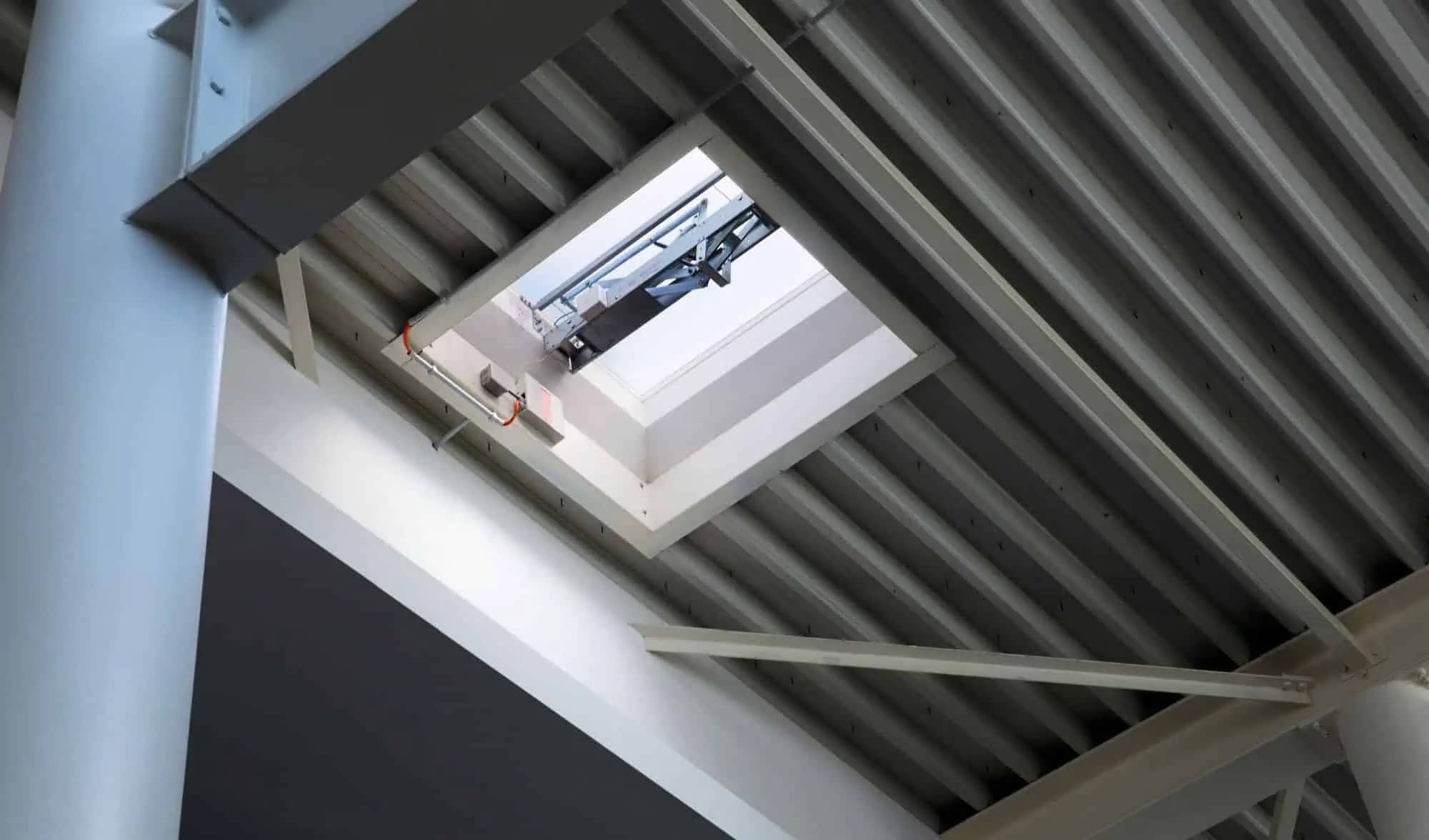

Pentru ventilația naturală zilnică a clădirii ar fi util să putem folosi trapa de fum. La trapele de fum pneumatice, putem avea o funcție suplimentară de ventilație zilnică – o ramă suplimentară, acționată de un motor cu lanț, ce poate fi deschisă pentru ventilație naturală. De obicei, acel motor cu lanț are o cursă de 300 mm și asigură o arie limitată de ventilare.
Trapele de fum electrice pot fi utilizate și pentru ventilație naturală, dar trebuie să îndeplinească o cerință foarte importantă a normativului EN 12101-2: fiabilitate de cel puțin 10.000 cicluri!
Nu este permis ca o trapă de fum testată, pentru desfumare, la 1000 cicluri (Re 1000) să fie folosită și pentru funcția de ventilație naturală automatizată).
Trape desfumare cu funcție de acces pe acoperiș

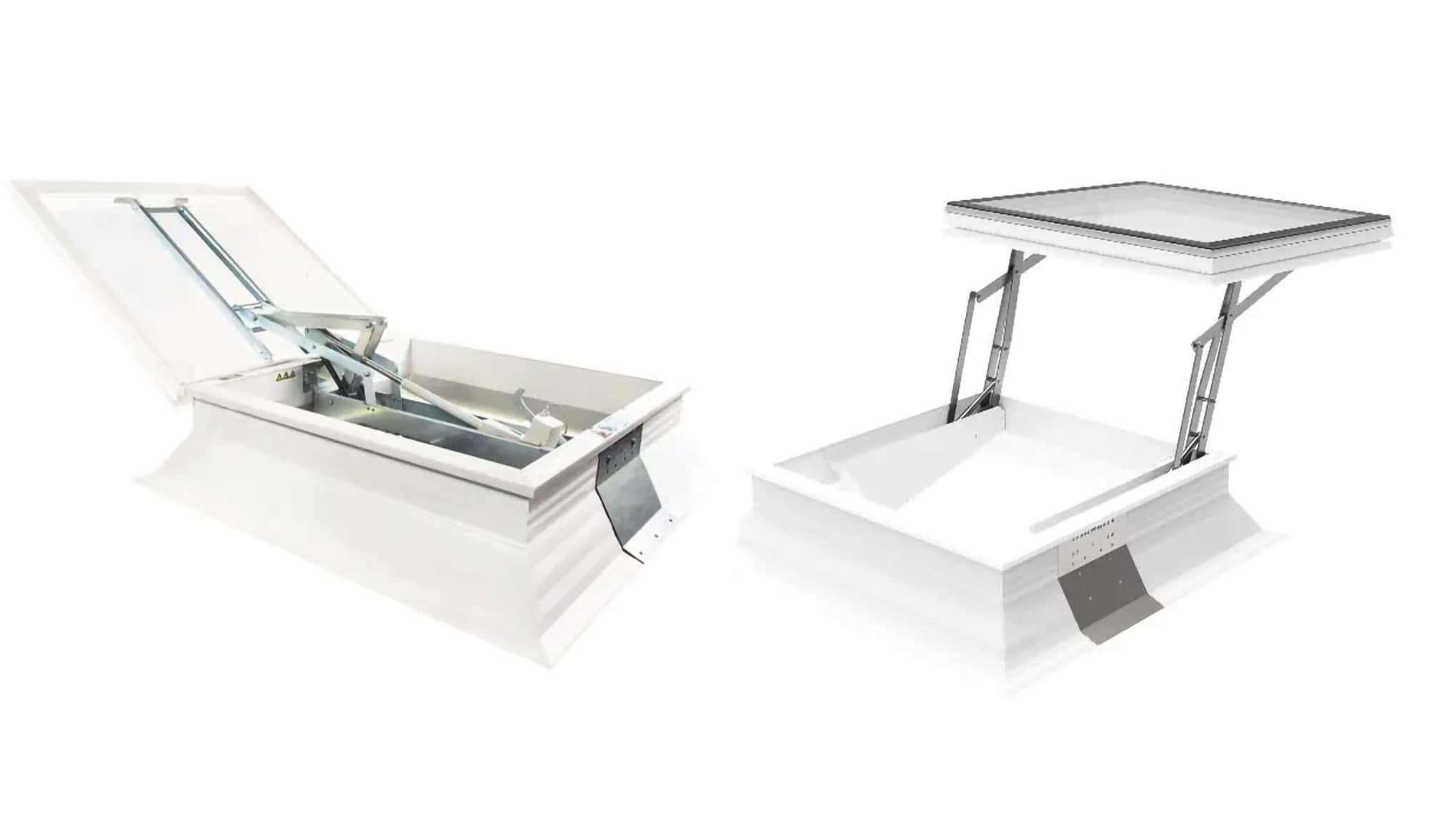

Fiind amplasată pe acoperișul (terasa) clădirii, ar fi un avantaj substanțial ca trapa de desfumare să poată fi utilizată și ca trapă de acces pe acoperiș. La o trapă de acces pe acoperiș este necesar un spațiu liber de cel puțin 800 x 800 mm. La trapele de desfumare de dimensiuni obișnuite (aproximativ 1 x 1 m), mecanismul de deschidere a cupolei este amplasat pe mijloc, astfel încât nu există spațiu suficient pentru ca o persoană să iasă pe acoperiș.
Însă o trapă cu un sistem special de deschidere, chiar dacă are dimensiuni de 1 x 1 m, poate asigura suficient spațiu pentru ca o persoană să poată trece.
Trape desfumare – iluminare naturală
De obicei, cupola trapelor de desfumare este realizată din sticlă acrilică sau din policarbonat (celular sau compact), cel mai adesea mat sau semitransparent. Deși lasă să treacă o parte din lumina naturală, o astfel de cupolă nu este soluția ideală, dacă dorim să maximizăm aportul de lumină naturală. De aceea, pentru o trapă de fum ar fi un avantaj să fie dotată cu o cupolă din sticlă.
Sumarizând, o trapă certificată pentru desfumare, 100% electrică, acționată de motoare testate la 10.000 cicluri închis-deschis, cu un mecanism de deschidere proiectat astfel încât să maximizeze spațiul de trecere liberă prin trapă și dotată cu o cupolă din sticlă ar fi un produs complex, cu 4 funcții distincte:
- desfumare;
- ventilație naturală zilnică;
- acces pe acoperiș;
- maximă iluminare naturală.
Găsiți o astfel de trapă de acoperiș multifuncțională în oferta KADRA și este soluția ideală pentru case de scară ale oricărui tip de clădire. Această trapă de desfumare cu funcțiuni multiple poate fi customizată, în funcție de cerințele proiectului (cupolă cu dublă curbură din policarbonat compact multistrat, din acril PMMA multistrat, combinație acril și policarbonat sau cupolă plană din sticlă termoizolantă, soclu din PVC multicameral sau din tablă – cu termoizolație etc.).
Trape de fum – dimensiuni
Suprafața (aria) trapei de fum este un parametru definitoriu al performanțelor sale. În afară de aria geometrică, o trapă de fum este definită de Aria aerodinamică – Aa (numită și arie efectivă de desfumare sau arie netă de desfumare), care defineste capacitatea reală de desfumare a trapei. Aa se calculeaza prin înmulțirea ariei geometrice (Av) a trapei cu un coeficient Cv, care este subunitar și este determinat prin testarea efectivă a trapei, într-un laborator autorizat (organism notificat), conform standardului european EN 12101-2:
Aa = Av x Cv
De exemplu, o trapa rectangulară, cu laturile (lățime și lungime) de 1 m și coeficient Cv de 0.7, va avea o arie aerodinamica Aa = 1 mp x 0.7 = 0.7 mp.
In ceea ce priveste dimensiunile trapelor de fum, sunt doua situatii distincte care conduc la alegerea trapei de fum potrivite:
- Există deja practicat în acoperiș golul pentru instalarea trapei. Trapa se va comanda după dimensiunile golului din acoperiș.
- Există o cerință specifică (de exemplu în Scenariul de securitate la incendiu al construcției respective) pentru o anume arie aerodinamică de desfumare Aa. În acest caz, se calculează aria geometrică necesară (Av = Aa / Cv), se aleg dimensiunile trapei și, în funcție de ele, se execută golul necesar, în acoperiș.
La KADRA gasiti soluții complete de desfumare cu tiraj natural organizat, soluții de desfumare casa scării, tape de fum electrice sau pneumatice, automatizări pentru ferestre de desfumare, iar experiența noastră de peste 30 de ani este garanția că vă putem consilia pentru alegerea soluției optime.
