Actuatoare ferestre desfumare
Automatizarea ferestrelor joacă un rol esențial în asigurarea siguranței și eficienței clădirilor moderne, atât în ceea ce privește ventilația naturală, cât și evacuarea fumului în caz de incendiu. Dacă în cazul ventilației zilnice este suficientă o deschidere controlată și un timp de reacție moderat, ferestrele de desfumare impun cerințe mult mai stricte, stabilite prin standardul european EN 12101-2.
În plus față de automatizările de ferestre pentru ventilatie, actuatoarele pentru ferestre de desfumare trebuie sa aibă, conform normei europene EN 12101-2, performanțe suplimentare:
- Rezistență la temperatură (30 de minute, la 300 grade Celsius);
- Testare a fiabilității – cel puțin 1000 cicluri închis-deschis dacă fac doar desfumare și cel puțin 10.000 cicluri dacă fac si ventilație zilnică și desfumare în caz de incendiu;
- Viteză mare de deschidere – atingerea cursei maxime de deschidere în cel mult 60 secunde, de la primirea semnalului de alarmă.
La cele de mai sus se adaugă și cerința de unghi mare de deschidere a ferestrei (dacă pentru ventilație naturală se acceptă și unghiuri mici, ferestrele de desfumare trebuie să aibă unghiuri de deschidere mai mari).
Cele mai des întâlnite automatizări pentru ferestre sunt actuatoarele cu lanț. Deși acestea au câteva avantaje notabile (gabarit mic, preț convenabil, fiabilitate), prezintă și unele dezavantaje (forță limitată la valori medii, curse limitate la 1200 mm sau chiar 750 mm pentru desfumare, funcționare zgomotoasă).
Dimensiuni ferestre automate

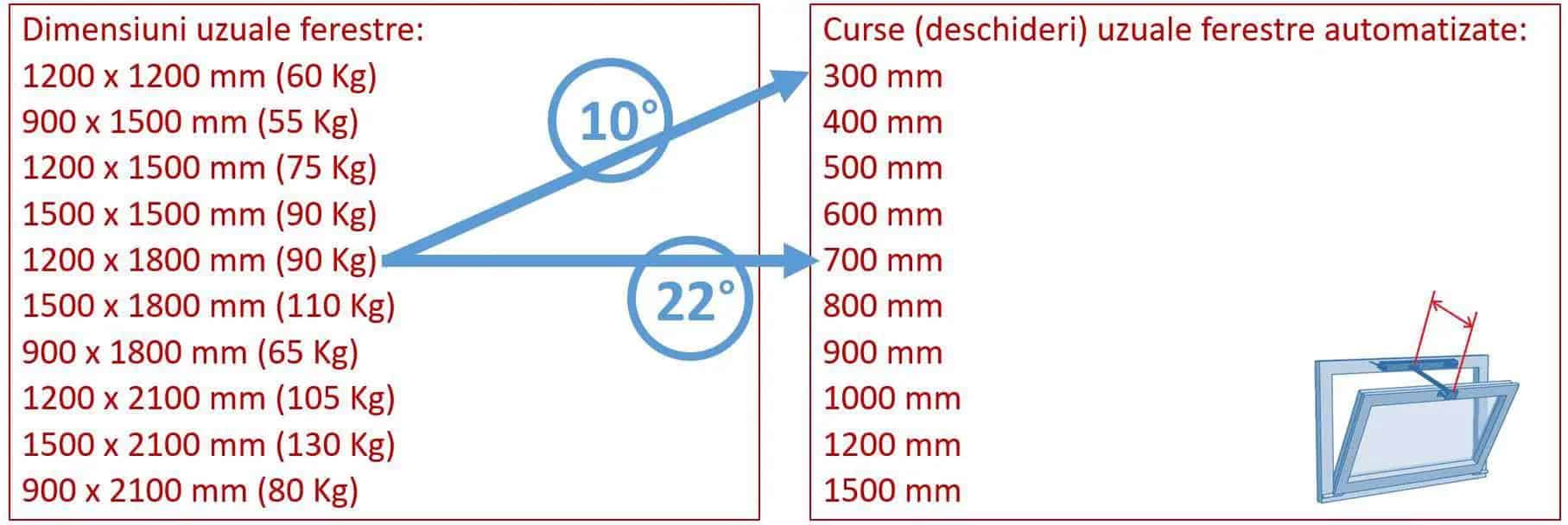

Dacă analizăm primele 5 cele mai întâlnite dimensiuni de ferestre în clădiri de birouri și primele 5 cele mai întâlnite curse de actuatoare cu lanț, observăm că, pentru ferestre de dimensiuni mai mari, cele mai des utilizate motoare cu lanț, pentru ferestre, permit unghiuri de deschidere de 10-22 grade.
Însă, atunci când este necesară evacuarea fumului și gazelor fierbinți, cel mai des solicitat (de către proiectanți, pompieri, verificatori la foc etc.) unghi de deschidere este de 90 de grade. Dacă avem o fereastră de 1,5 m înălțime și 1 m lățime, cu balamalele jos (de exemplu), ca să o deschidem la 90 de grade, am avea nevoie de un motor cu lanț ce are o cursă de 2100 mm si de o forță de minim 450 N (fără a socoti și presiunea vântului). Având în vedere că actuatoarele cu lanț, pentru desfumare, testate conform EN 12101-2, au curse de 700 – 750 mm și forțe de 200-300 N (mai rar 400 N), este evident că, pentru anumite ferestre de desfumare, actuatorul cu lanț nu poate fi o soluție.

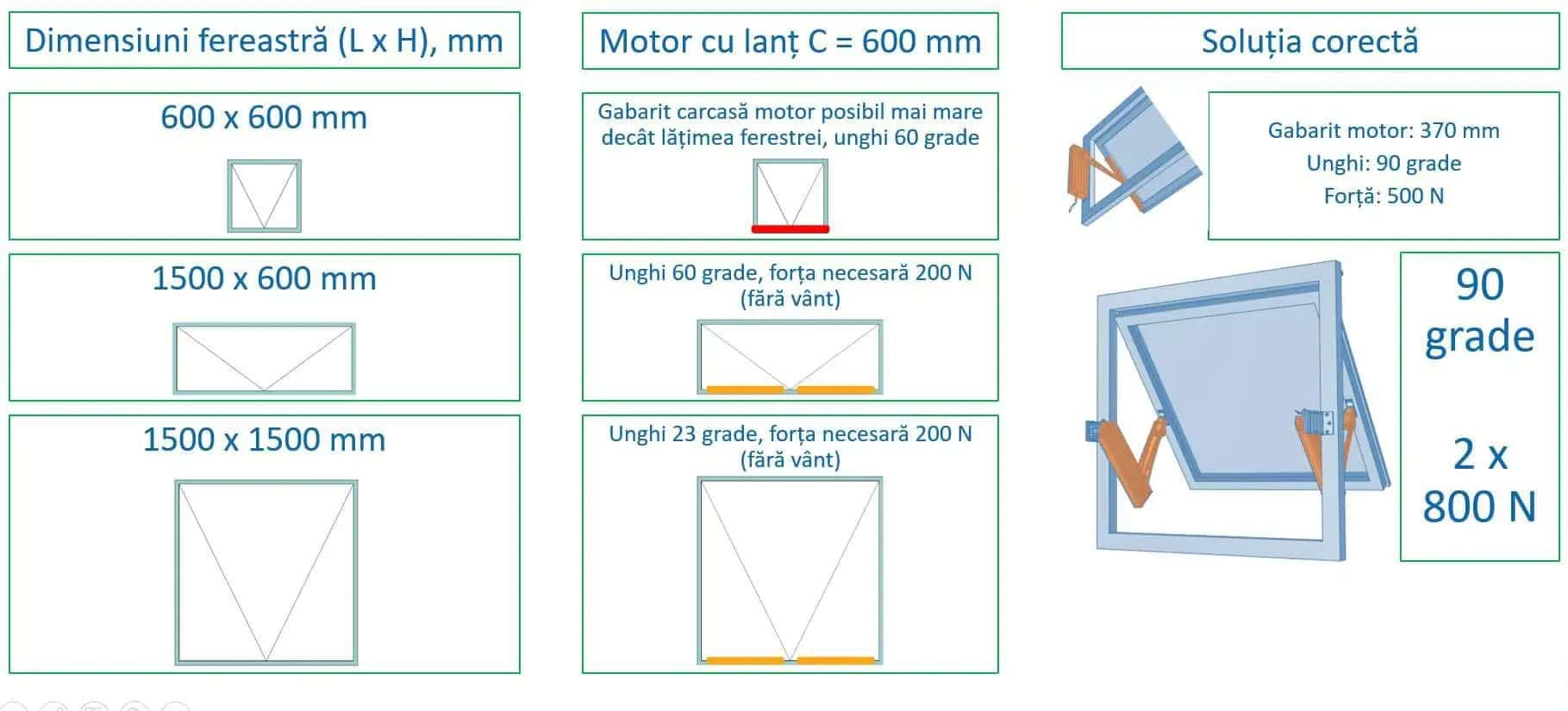

Iată, mai jos, trei situații (destul de des întâlnite) de ferestre de desfumare cu dimensiuni extreme (foarte mici și foarte mari):
Se poate observa că un actuator cu lanț fie nu se potrivește (la fereastra mică), fie nu poate asigura deschideri de 90 de grade, la ferestrele mai mari. În coloana “soluția corectă” este figurată varianta ce îndeplinește cerințele de forță și de unghi de deschidere: actuator de ferestre cu braț articulat.
Actuatoare cu brat articulat, pentru ferestre de desfumare
Automatizările cu braț articulat KlappArm, de la SIMON RWA, pentru ferestre, vin cu câteva avantaje remarcabile:
- sunt utilizabile pentru ferestre cu forme speciale;
- permit deschideri de 90 grade;
- dezvoltă forțe de 300, 500 si 750 N – pot acționa ferestre de până la 1800 x 1800 mm;
- pot fi sincronizate mai multe actuatoare;
- înglobează o mecanică robustă, durabilă, din oțel de calitate;
- programarea (unghi, forță) este customizabilă, cu aplicația SICO-LINK;
- pot fi utilizate atât la ferestre de evacuare a fumului și gazelor fierbinți, cât și la ferestre sau uși de aport de aer proaspăt pentru desfumare;
- pot fi montate atât pe muchia de închidere a ferestrei, cât și pe muchiile laterale;
- pot fi utilizate la ferestre cu funcțiune mixtă – ventilație și desfumare.
Aplicații actuatoare cu braț articulat
Sunt automatizări foarte fiabile și versatile și pot fi utilizate la:
- Ferestre rectangulare de orice dimensiune (mici, medii, mari), ce necesită unghiuri mari de deschidere;
- Trape orizontale de acoperiș;
- Ferestre înglobate în luminatoare, cu diverse unghiuri de înclinare;
- Uși destinate aportului de aer din exterior, pentru desfumare;
- Chepenguri și trape de acces (în pod).
Cu peste 30 de ani de experiență în automatizarea căilor de acces și ferestrelor, KADRA oferă soluții la cheie, pentru proiectele tale, plecând de la consultanță în alegerea soluției potrivite, trecând prin alegerea de produse de calitate, de la producători selecționați și terminând cu serviciile asociate de instalare, garanție, mentenanță și intervenții post garanție, cu personal calificat și experimentat.
